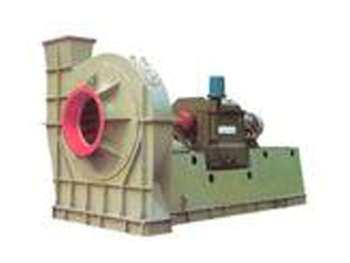

M7-29型煤粉離心通風機
|
|
一、用途
M7-29型煤粉離心通風機是按熱電站鍋爐煤粉燃燒系統所需之性能設計的，用于向鍋爐吹送煤粉，煤粉不能直接經過葉輪，否則葉輪極易磨損。蝸殼內部襯有護板，以便磨損后更換。軸承箱內存有潤滑油，供軸承散熱，并裝有冷卻水管，以冷卻潤滑油。
二、M7-29型煤粉離心通風機性能參數表
性能表中提供的參數，其標定工況：大氣壓力為101325Pa，進氣溫度為70℃，介質氣體（空氣）密度為1.02kg/m3。
M7-29型煤粉離心通風機性能參數表
|
產品型號
|
轉速 r/min
|
序號
|
全壓 Pa
|
流量 m3 / h
|
電動機
|
|
型號
|
功率 kW
|
|
M7－29№ 11 D
|
1450
|
1
|
5099～5217
|
11500～14350
|
Y225S－4 （380V）
|
37
|
|
2
|
5246～5178
|
17200～20100
|
Y250M－4 （380V）
|
55
|
|
3
|
5099～4687
|
23000～28750
|
Y280S－4 （380V）
|
75
|
|
M7－29№12.5D
|
1450
|
1
|
6600～6747
|
16850～21100
|
Y280S－4 （380V）
|
75
|
|
2
|
6796～6693
|
25300～29500
|
Y280M－4 （380V）
|
90
|
|
3
|
6609～6433
|
33500～38000
|
Y315S－4 （380V）
|
110
|
|
4
|
6061
|
42200
|
Y315M－4 （380V）
|
132
|
|
M7－29№ 13 D
|
1450
|
1
|
7414～7571
|
20000～25000
|
Y280M－4 （380V）
|
90
|
|
2
|
7610
|
30000
|
Y315S－4 （380V）
|
110
|
|
3
|
7512～7414
|
35000～40000
|
Y315M－4 （380V）
|
132
|
|
4
|
7217
|
45000
|
Y315L1－4 （380V）
|
160
|
|
5
|
6796
|
50000
|
JS117－4 （380V）
|
180
|
|
M7－29№14.5D
|
1450
|
1
|
8894
|
26300
|
Y315M－4 （380V）
|
132
|
|
2
|
9091～9140
|
32900～39490
|
Y315L1－4 （380V）
|
160
|
|
3
|
9022
|
46100
|
Y315L2－4 （380V）
|
200
|
|
4
|
8894～8649
|
52650～59200
|
Y355M2－4 （380V）
|
250
|
|
5
|
8159
|
65900
|
JS127－4 （380V）
|
260
|
|
M7－29№ 16 D
|
1450
|
1
|
10346～10415
|
28500～36800
|
JS117－4 （380V）
|
180
|
|
2
|
10571～10493
|
45500～54400
|
Y355M2－4 （380V）
|
250
|
|
3
|
10277～9905
|
61400～69200
|
Y355L2－4 （380V）
|
315
|
|
4
|
9610
|
77000
|
Y400－4 （6000V）
|
355
|
|
M7－29№ 17 D
|
1450
|
1
|
11670～12013
|
34300～53800
|
Y355L1－4 （380V）
|
280
|
|
2
|
12013
|
63300
|
Y400－4 （6000V）
|
355
|
|
3
|
11768～11425
|
72800～82300
|
JS148－4 （6000V）
|
440
|
|
4
|
11032
|
91800
|
JS1410－4 （6000V）
|
500
|
|
