一、 概述

LF28-12型復合肥專用防腐尾氣風機是專門為噴漿造粒系統強腐蝕尾氣引風而設計,該種專用尾氣風機的氣動性能,有效率高、噪聲低、性能曲線平坦、流量調節范圍大、高效區寬廣等優點。作為為化肥(復合肥)生產工業混合酸尾氣輸送而設計制作的專用風機,根據介質的溫度及混合酸強腐蝕性，風機材質選用國外進口的US316L；輸送介質的溫度一般不超過80℃，介質中所含的塵土及硬質顆粒不大150mg/m3.

二、 風機的型式

1.本風機為單吸入，亦可制成雙吸型式。規格有LF28-12№12.5D，LF28-12№14D，LF28-12№16D，LF28-12№18D，LF28-12№20D 共五種。

2.本風機在旋向上可以制作成右旋或左旋兩種型式。從電機一端正視，如葉輪按順時針方向旋轉稱為右旋風機，以“右”表示；反則稱為左旋風機，以“左”表示。

3.風機的出口位置以機殼的出口角度表示，無論左旋或右旋均可制作成0o、45o、90o、135o、180o、225o

共六種角度。

三、結構

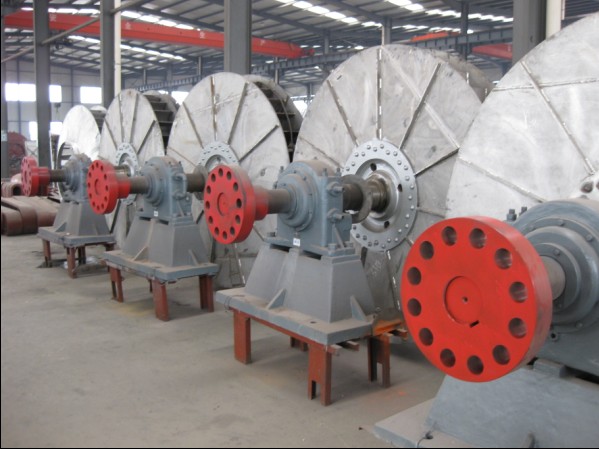

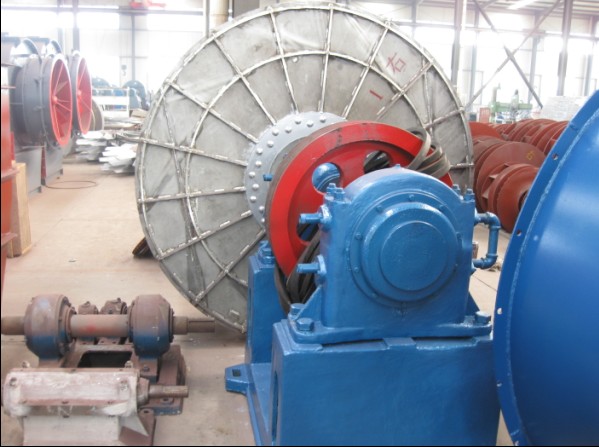

該種專用尾氣風機主要由葉輪、機殼、進風口、傳動組等組成。

1. LF28-12型專用尾氣風機葉輪的葉片經過特殊設計，葉輪成型后經過靜、動平衡校正，運轉平穩可靠，并有優越的氣動性能。

2. 機殼制作成蝸型，為安裝及檢修方便，在風機中心水平方向?qū)�機殼切為上下兩部分。

3.進風口制作成收斂式流線型的整體結構，用SUS316L的螺栓與前蓋板組固定。

4.傳動組由主軸、軸承箱、聯軸器等組成。主軸根據用途不同，可用優質鋼或耐熱鋼并經過熱處理制成，所有與介質接觸的位置，全部有SUS316L的防護套。軸承箱內部采用稀油潤滑，并采用水冷。

四、性能的選擇與應用

本風機的性能按風機的無因次工況點性能表?yè)Q算。

全壓：P=Ψρu2(Pa)

流量；Q=ЛD2Ψ(m3/h)

設計和使用單位根據選用造粒機的規格，從性能表中確定風機的規格及所需功率選用電機，亦可選用其他型號的電機，但轉速和功率應適當，并經過嚴格計算取得我方許可，在定貨時專門注明。

風機出廠檢查性能是所需流量時全壓值的偏差不低于設計全壓值的5%（以標準狀況下風機性能測試為準）。

五、安裝、調試、使用、維修

1.安裝前應對風機各部件進行全面的檢查，檢查機件是否完整，冷卻水管是否暢通，軸承座是否漏水，葉輪與機殼的旋轉方向是否一致，各部分連接是否緊密，葉輪軸承等主要部件有無損傷，傳動組的主軸轉動是否靈活等等。

2.安裝是時，注意檢查機殼，殼內不應有掉入和遺留的工具及雜物，在一些結合上，為了防止生銹，減少拆卸困難，應涂上一些潤滑脂或機械油。風機與地基及進出口管道連接時應調整，使之自然吻合，不得強行連接，更不許將管道的重量加在風機上，并應注意保證風機的水平位置。兩軸承必須清洗干凈并重新注入新油。另應特別注意在高溫狀態下管道的熱膨脹量，絕不允許因用戶安裝管道在熱膨脹下管道頂壞風機。

3.安裝后，試撥傳動組，檢查轉動是否過緊與碰撞現象，發現不妥之處必須調整妥當。

4.全部安裝完畢，在總檢合格后，才能進行試運轉。

由于風機所需功率是按性能表對應溫度計算選配的，試運轉時，若氣體溫度大大低于上述溫度，應關閉進風閥門，以免燒壞電機；啟動后，閥門逐漸打開，并將電流控制在額定范圍內。如果用戶配備相應的變頻器時，則無需調風門，并且有利于啟動、利于運行中自動調節風量。更為重要的是：由于尾氣風機是整個大系統氣體運行的唯一依賴，整個噴漿造粒系統在運行中要始終保持微負壓狀態下的動態平衡，因此要時刻根據系統要求進行調節風量風壓，變頻器則更加方便；同時，由于該專用尾氣風機的電機是整個系統中最大的電機，應用變頻器節約電力而減少運行成本非常明顯。因此全國各地的用戶幾乎全部配備了變頻裝置。新安裝的風機運轉時間不得少于2小時，修理安裝的試運轉時間不少于30分鐘，如無異常現象，方可正式使用（試運轉中軸承溫升不得超過40℃）。

5.風機啟動前，應進行下列準備工作：

①關閉進風閥門（配有變頻器時，無調風門）；

②檢查風機各部件的間隙尺寸，轉動部分與固定部分有無碰撞及摩擦現象；

③在葉輪的半徑方向，聯軸器或皮帶輪附近均不許站人，聯軸器或皮帶輪應加裝安全護罩（用戶自制）；

④檢查軸承潤滑劑是否加足（稀油潤滑時，將油加至油位觀察窗中心水平線略多一些即可。低于水平線主軸部位達不到潤滑目的，高于水平線太多則軸承箱散熱不良）

⑤接通冷卻水管，能有自來水流通即可。

⑥當風機啟動達到正常轉動時，逐漸開大閥門直到規定負荷為止。如發現風機有劇烈振動、撞擊、軸承溫度迅速上升、電動機發燒等現象時，必須緊急停車，查明原因。

⑦為了避免由于維修不當而引起的人為故障或事故的發生，預防風機及電動機各方面自然事故的發生，充分發揮設備的效能，延長設備的使用壽命，必須加強對設備的維護保養工作：

a據使用的具體情況，定期清除設備內部，特別是葉片的積灰和污垢，以防止不平衡引起振動并損壞設備。

b風機使用過程中，若發現潤滑油變質，必須進行更換外，建議每個月更換一次。

c風機在運轉過程中，應經常檢查軸承部位溫度是否正常，溫升不大于40℃表溫不大于70℃為宜。

d為確保人身安全，風機的維護必須在停車時進行。
